平成１８年１１月２２日（水）〜２５日（土）の４日間、
東京ビッグサイトにて、２００６年「東京国際木工機械展」が開催されました。
弊社ブースににお越し頂きました多くのご来場者の皆様、大変ありがとうございました。







２００６年「東京国際木工機械展」
ツーバイフォー出展御案内

＜ツーバイフォー最新鋭機　３台＞

１１月２２日から東京ビッグサイトで開催される
「２００６東京国際木工機械展」に弊社も出展します。

今回は「スーパーオートカット」「３次元屋根材カットソー」
「２×４専用羽柄材加工機」と新機種を発表します。

ぜひ弊社の小間にお立ち寄り下さい。

２００６年１１月２２日（水）〜２５日（土）　９：３０ から １８：００ （最終日は１６：００まで）

東京国際展示場（東京ビッグサイト）（東４ホール）

展示会に関する詳細は東京国際木工機械展をご覧下さい。

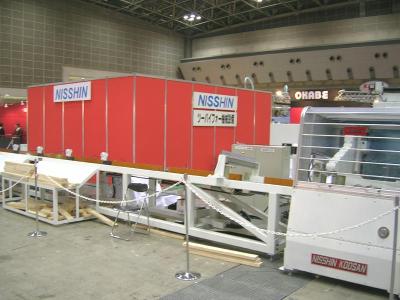

弊社出展（２１コマ出品）　出展ブースＮｏ　Ｃ−１４

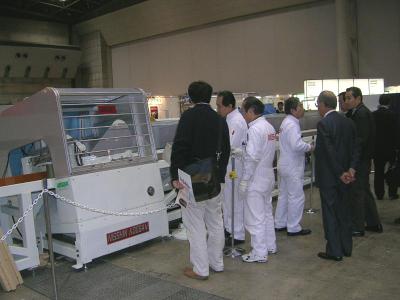

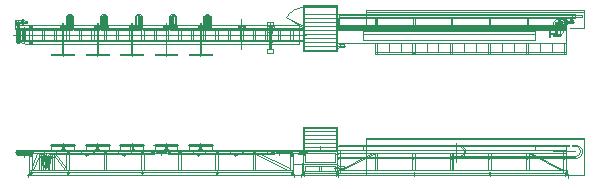

ＮＩＳＳＨＩＮスーパーオートカットソー

（部材最適化ソフト搭載）

　　　　　
　　　新製品紹介へ

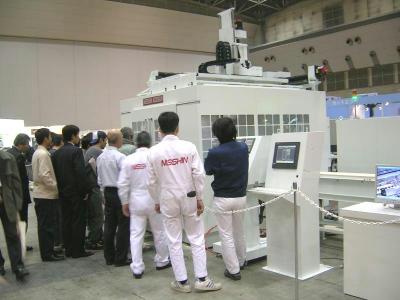

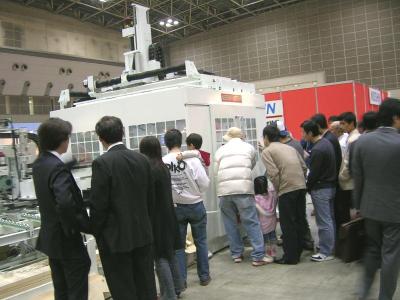

三次元屋根材カットソー


　　　新製品紹介へ


2×4羽柄加工機
● 垂木、隅垂木のバーズマウス加工、軒先の加工まで様々な2次元、3次元の加工が一度に可能。
● データ連動に使用する弊社開発のCAD　N-CAPSVは操作が簡単な2次元CADを使用。
入力、修正操作が簡単な2次元CADでありながら部材に3次元の情報と収まりの情報を持っており、平面図上に作図するだけで腕木、隅木の3次元加工角度を正確に算出します。
また、振れ隅の寄棟、二重屋根等にも対応しあらゆる屋根形状が加工できます。
● ５軸制御による自由自在な切削で各種多用な加工が可能です。
● 材料送りは確実なクランプ送材システム
（短尺材の加工、中間部の加工にも確実な対応）
● ２列ボールペンによる両側面ケガキ装置付き
（垂直にケガキ）
● 下面番付け装置付き
● 防塵と安全性を兼ね備えた全体カバー
● 端材処理にはチップコンベアを採用
● CAD／CAM連動により完全無人化による自動加工を実現しました。

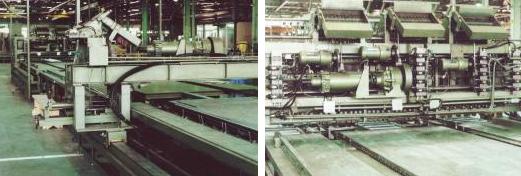

合板釘打機（バラ釘仕様）
　　　　　　　

本機械はバラ釘仕様の釘打機本体と確実に直角出しが出来るテーブルで構成されます。
それぞれ優れた機能を発揮してフレーミングにより製作された枠材に合板を釘打ちする高性能機。
● ランニングコストパフォーマンスに優れるバラ釘仕様。
● ＣＡＤソフトによる自動制御対応機。
● 上下左右のクランプ装置により壁パネルに需要な直角を確実に保持した状態で合板打ち。
（特許）

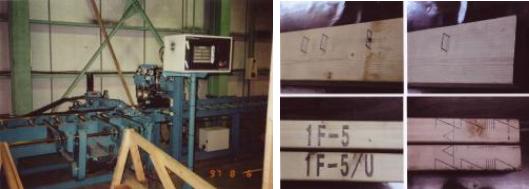

自動墨付機
　　　　　　　

● 墨付けはタッカーによるストッパー方式、ペン方式、インクジェット方式の３つの方式を採用。顧客にて自由に選定戴けます。
● 典型的なナガラ生産方式、上下枠墨付時にカットソーによる開口部カットを同時に行えます。（加工速度８０ｍ／分）
● 上下枠に柱・合せ柱・開口部等の位置を高速・正確に墨付け。
● ＣＡＤソフトによる自動制御対応機。２台の制御コンピュータを同時起動。
● 邸別カット寸法印字、ナガテ方向及びカット寸法印字。



Ｎ-ＣＡＰＳVパネルシステム

各システム個別対応

●壁カット
　　パネルシステム

●妻小壁カット
　　パネルシステム

●床カット
　　パネルシステム

●屋根カット
　　パネルシステム

Ｎ-ＣＡＰＳVパネルシステムは「導入し易く使い易い」を着本コンセプトに最新の技術を駆使して全く新しく開発された2×４パネル製作・木拾い・プレカットの帳票作成を支援する最新のＣＡＤシステム。
● 平面図からカット表に使える正確なパネル図（パネルの立面図）を自動作成。高精度・高品質のパネル製作を支援します。
● ＴＪＩ・ＬＳＬ等の各種材料に対応。木拾い表までを自動で作成。（帳票は汎用性のあるＥｘｃｅｌ形式）
● 本システムで自動作成した図面は汎用ＣＡＤのファイル形式（ＤＸＦ、ＪＷＣ）に標準で変換出力。
● 連動ソフト使用で各種部材加工機械へのＣＡＤ／ＣＡＭ連動を実現。（オプション）
