自動4軸アングルマルチカットソー

軸傾斜盤とギャングソーを合体、多目的マシン

幅揃え、縦挽き、角度挽き加工用

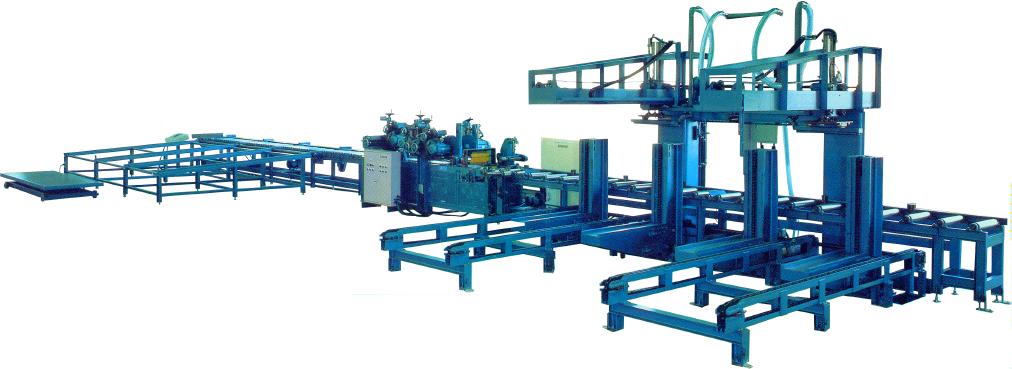

自動供給装置付自動取り出しライン

本機は、多目的に活用できるマルチカットソーです

【１】　２×10等、床材の幅揃え用 【２】　再生材用に、2×10を2×4・2×6用として利用するための縦割用 【３】　各軸が傾斜するため棟木、隅木等の縦割用 【４】　軸傾斜盤とギャングリップソーを合体した独特な構造 【５】　幅揃え･縦挽き･角度挽き加工用

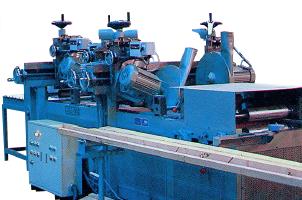

鋸軸ユニット構成部 平行軸部（1・2軸ユニット／幅決め用）

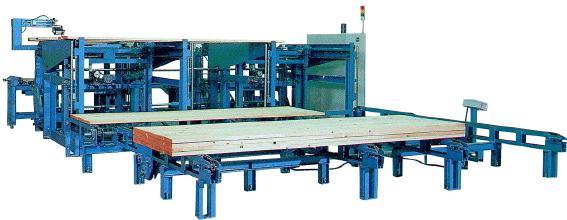

上昇コンベヤー付フォーク式自動積載装置

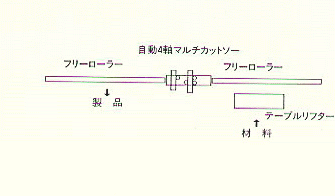

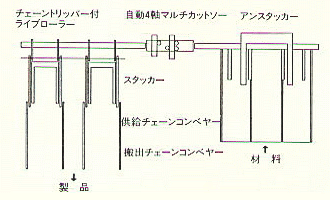

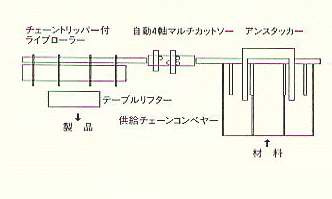

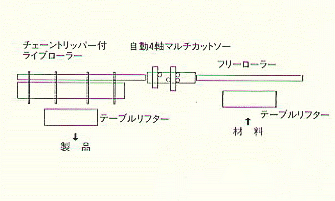

自動４軸アングルマルチカットソーシステム例　（１、標準ライン） 　�@挿入側フリーローラーコンベヤー 　�A本体 　�B取出側フリーローラーコンベヤー 　＜オプション＞ 　�@挿入側ライブ＆フリーローラーコンベヤー 　�A本体強力型仕様 　�Bテーブルリフター 自動４軸アングルマルチカットソーシステム例　（２、半自動ライン） 　�@挿入側フリーローラーコンベヤー 　�A本体 　�Bチェーントリッパー付きライブローラーコンベヤー 　＜オプション＞ 　�@挿入側ライブ＆フリーローラーコンベヤー 　�A本体強力型仕様 　�Bテーブルリフター 自動４軸アングルマルチカットソーシステム例　（３、自動投入装置付ライン） 　�@バキューム式アンスタッカー 　�A自動送材用ピンチローラー　及び 　　　幅寄せ用エアーシリンダー付強力型本体 　�Bチェーントリッパー付ライブローラーコンベヤー 　 　＜オプション＞ 　�@テーブルリフター 自動４軸アングルマルチカットソーシステム例　（４、自動供給・積載ライン） 　�@バキューム式アンスタッカー 　�A自動送材用ピンチローラー　及び 　　　幅寄せ用エアーシリンダー付き強力型本体 　�B自動積載装置 　�Cチェーントリッパ-付きライブローラーコンベヤー 　�D搬出側チェーンコンベヤー

切断加工厚 9〜40m/m（最大直角切断厚40ｍ/ｍ） 切断加工幅 最大300m/m 最小加工長さ 1,000 m/m 丸鋸軸傾斜角度 0〜45度 使用丸鋸 405φ 送材速度 6〜24m/min無段変速 丸鋸軸モーター 3.7kw×2P×4台／協力型仕様＝3.75kw×1台、5.5kw×3台 丸鋸昇降モーター 0.4kw×4台 送材モーター 2.2kw 送材方法 キャタピラー･上部押えローラー･ピンチローラー（上下2本） 反発防止 上面、下面2連式･解放レバー式 丸鋸軸幅方向左右ネジ移動式（手動）4軸 丸鋸軸上下方向ネジ移動式（半自動） 丸鋸軸45度ウォームギヤー移動式･角度デジタル表示（手動）
