NHPシリーズパネルソー
|
●安全性 ●操作性 ●切断面 ●直角精度
●高精度保持構造
この五つのテーマを独自の開発力と技術力で機能的に終結したカットソーがＮＨＰシリーズ垂直型切断機です。
ＮＨＰシリーズには高精度な加工を保障する強靭な本体構造を基本に加工状況により、
①主軸 ②送り速度 ③切断厚 ④移動定規
⑤定盤形状について、数々のオプション装置を選定することができます。
|
|
|
ＮＨPシリーズの特徴
|
|
● 本体フレームは、精度を保持するために十分な剛性を持っています。
|
|
● 鋸台摺動面が鋳鉄製アリ溝一体構造の為、吸振性に優れ切断面にバリ等の発生を防止します。
|
|
● 水平レールが箱型の為、重量物に対して剛性を持っています。
|
|
● 鋸ユニットをチェーンを介してバランサーにより重量バランスしています。
摺動面には自動給油装置により自動給油し、安定した走行を保ちます。
|
|
● 鋸出し調整は、ハンドルで材料に応じた設定ができますので、バリが出ません。
|
|
● 丸鋸の出入は、材料切断中のみジャンピングし、刃物が材料クランプの中で作動しますので安全です。
|
|
● 送り速度 変速ハンドルより材料に応じて切断加工速度を変えられます。
多品種の材料を速度・刃物を選定する事によりベストな切削面が得られます。
|
|
● 口板は調整式ベークライトを使用し、パネルソーの口板の磨耗を防止します。
磨耗時には調整が可能です。
|
|
● 短い材料を加工する場合は、スイッチにより鋸戻り位置を変更できますので、待ち時間が短縮し効率的です。
|
|
 |
|
１．強力型用 箱型 水平定規
２．通しラック定規
３．垂直定規 デジタル側長装置
４．マイコン制御 自動定規
５．薄板用 定盤溝加工
６．主軸モーター強力型 5.5ｋｗ 又は 7.5ｋｗ
７．切断速度インバーター制御
８． 主軸モーター回転数インバーター制御 |
|
ＮＩＳＳＨＩＮ
ＮＨＰ－Ｓ５Ｔ
自動パネルソー 強力型 |
 |
写真のパネルソーはＯＰ付です
●通し定規デジタル表示機付・表示単位１／１０（０．１ｍｍ） |
|
ＮＩＳＳＨＩＮの垂直型自動切断機
ＮＨＰシリーズは長年の実績からオペレータの安全性、操作性を追及し、ハイレベルで完成された高精度のパネルソーです。 |
|
|
ＮＩＳＳＨＩＮ

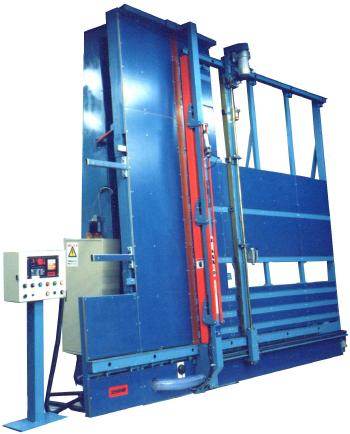

ＮＨＰ－５
|
 |
| 写真は標準仕様です |
|
ＮＩＳＳＨＩＮの豊かな開発力と技術力
伝統は多数のユーザーの種々の要求を元に製作し、改良に次ぐ改良を重ねながらユーザーと共に歩んできた歴史であり、パイオニアです。
ユーザーの皆様の期待に応対すべく日夜研究努力しています。 |
全面集中
操作盤 |
目盛用拡大鏡
|
切断速度無段変速装置
|
箱型水平定規 |
|
|
ＮＩＳＳＨＩＮ
ＮＨＰ－７ |
 |
| 写真はＯＰ付です |
|
ＮＩＳＳＨＩＮの垂直型切断機のテーマは
安全性・操作性・切断面・直角精度・高精度保持構造です。 |
 |
 |
| NHP-７ OP-11 デジタルカウンター付自動定規 |
 |
| OP-7 通しラック定規 |
OP‐10 垂直定規デジタル測長装置（表示単位0.1mm） |
|
|
ＮＩＳＳＨＩＮ
ＮＨＰ－５ |
 |
| 写真はＯＰ付です |
|
ＮＩＳＳＨＩＮは
豊かな開発力と技術力でユーザーの皆様の期待に応対すべく日夜研究努力しています。
現在でも鋸ユニットの走行の精度維持については、工作機械と同等な構造になっています。 |
 |
 |
OP-12 マイコン制御自動定規
（表示単位0.1mm） |
OP-1 強力型用箱型
水平定規 |
|
|
ＮＩＳＳＨＩＮ
ＮＨＰ－３０００Ｄ |
 |
| 写真はＯＰ付です |
|
御社の用途に応じて特注仕様も製作承っております。 |
|
|
ＮＩＳＳＨＩＮ
ＮＨＰ－８ATD |
 |
| 写真のパネルソーは全面ベイク貼りの特注品です |
|
SAFTY
OPERATION
CUTTING
SQURE
PRECISION |
|
|
ＮＩＳＳＨＩＮ
ＮＨＰ－7TD |
|
当社の合成樹脂加工機械は
約40年の実績をもっております。
合成樹脂加工機械のことでしたら
遠慮なくご相談ください。
|
|
|
ＮＩＳＳＨＩＮ
ＮＨＰ－7TDS |
|
・自動通し定規用デジタル表示装置
・通し定規上下ラック＆ピニオン
・自動通し定規記憶式歩出し切断方式
・２段階切断方式
・強力型箱型水平定規
【MCナイロン70m/m厚一回切断仕様】

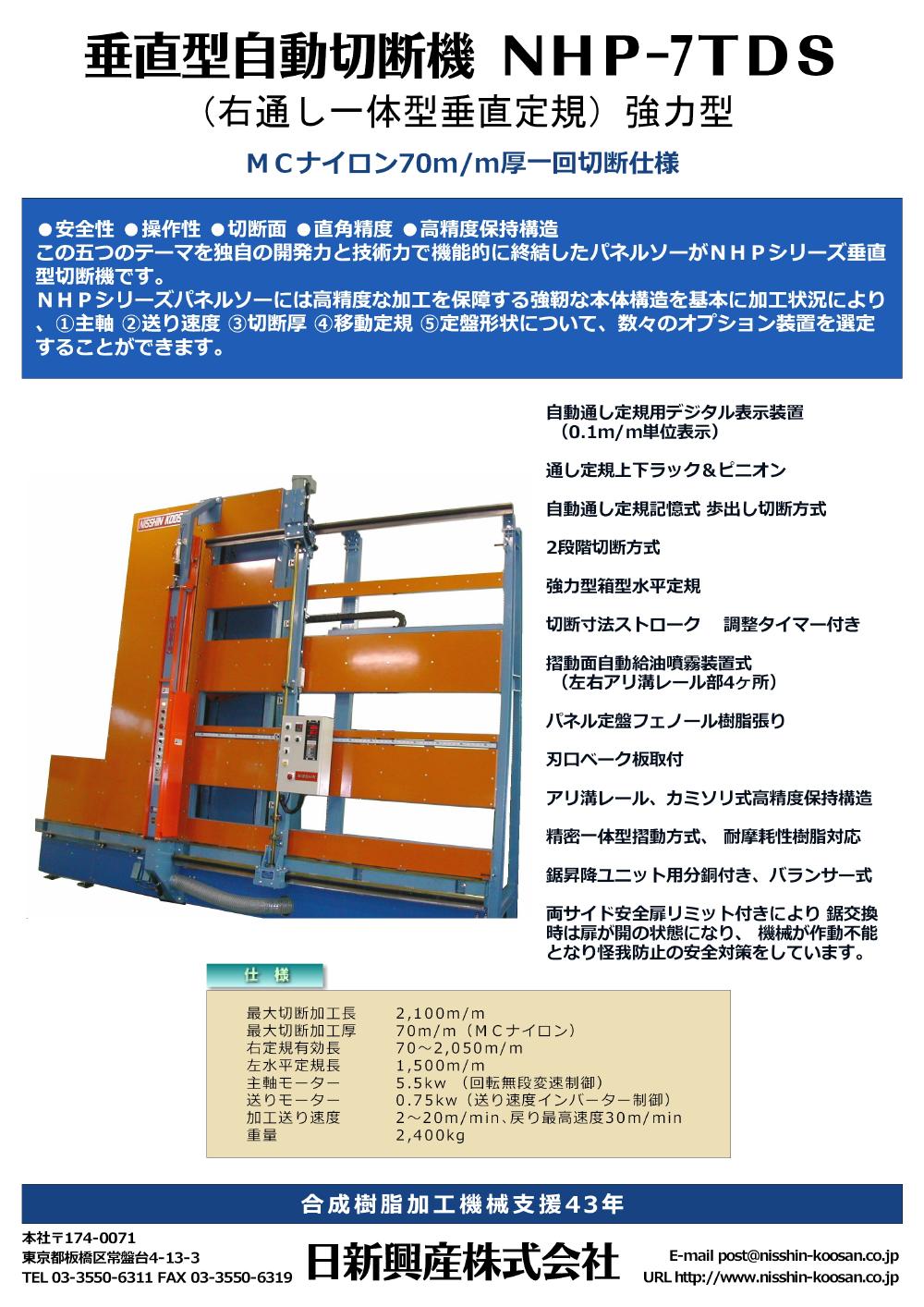

NHP-7TDSカタログ
|
|
|
 |
●箱型水平定規 ●900L/mm垂直定規 ●材料寸法ストローク調整タイマー
●切断速度無段変速式 ●全面青色デコラ張り合板パネル ●鋸出調整装置
●口板フェノール樹脂張り ●摺動面自動噴霧装置 ●目盛用拡大鏡
|
| 標準仕様／型式 |
特殊サイズ |
NHP-５ |
NHP-６ |
NHP-７ |
NHP-８ |
NHP-９ |
NHP-10 |
| 切断加工長 m/m |
御引き合いお待ちします |
1,550 |
1,850 |
2,150 |
2,450 |
2,750 |
3,050 |
| 左側定規有効加工巾 m/m |
1,400 |
1,800 |
2,100 |
2,400 |
2,700 |
3,000 |
| 切断加工厚 m/m |
30* |
← |
← |
← |
← |
← |
| 切断速度 m/min |
インバーター
制御 |
← |
← |
← |
← |
← |
| 主軸回転数 r.p.m |
3,200(4,200) |
← |
← |
← |
← |
← |
| 使用鋸径 |
φ255,φ305* |
← |
← |
← |
← |
← |
| 主動電動機 |
3.7kW |
← |
← |
← |
← |
← |
| 送り電動機 |
0.75ブレーキ付 |
← |
← |
← |
← |
← |
| 重 量 ｋｇ |
1,500 |
1,600 |
1,700 |
1,850 |
1,950 |
2,150 |
標準仕様／型式
|
NHP-Ｓ５T |
特注品
NHP-8ATD |
NHP-7TD |
NHP-7TDS |
| 切断加工長 m/m |
1,450 |
2,450 |
2,100 |
2,100 |
| 左側定規有効加工巾 m/m |
1,400 |
右側定規
2,400 |
2,100 |
右側定規
2,100 |
| 切断加工厚 m/m |
70* |
30* |
30* |
70* |
| 切断速度 m/min |
インバーター
制御 |
← |
← |
← |
| 主軸回転数 r.p.m |
3,200(4,200) |
インバーター
制御 |
3,200(4,200) |
3,200(4,200) |
| 使用鋸径 |
φ255、φ305、φ355 |
Φ255,Φ305* |
305φ，330φ |
305φ，355φ |
| 主動電動機 |
5.5kW
インバーター制御 |
3.7kW |
3.7ｋW |
3.7ｋW |
| 送り電動機 |
0.75ブレーキ付 |
← |
0.75ブレーキ付 |
← |
| 重 量 ｋｇ |
1,900 |
2,000 |
1,700 |
2,400 |
|
